Branchement de panneau solaire : guide ultime pour les débutants

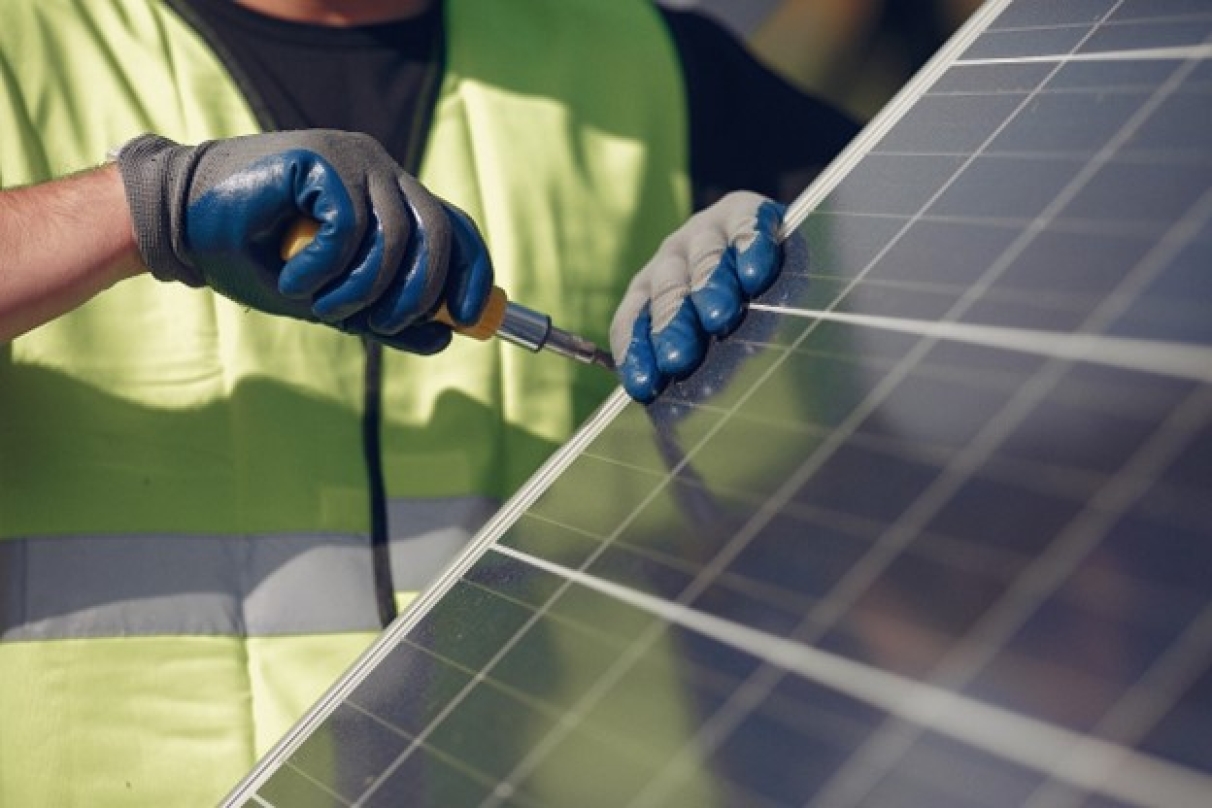

Le branchement d’un panneau solaire passe par de nombreuses étapes afin de garantir les performances et la sécurité de l’installation. JoseMalagonArenas / Pixabay©
Vous projetez d’installer des panneaux solaires et passer à l’autoconsommation électrique, faire des économies d’énergies grâce au photovoltaïque ? Ce guide sur le branchement de panneau solaire couvre les étapes essentielles : installation, raccordement, câblage, choix d’un onduleur et optimisation énergétique.
Branchement de panneau solaire : les bases à connaître
Le branchement d’un panneau solaire est une étape clé pour transformer l’énergie du soleil en électricité utilisable. Cela implique d'assembler correctement différents composants. Voici ce qu’il faut savoir :
Les éléments essentiels du système photovoltaïque :
- Les panneaux solaires : ils captent l’énergie du soleil et la transforment en courant continu (DC).
- Le régulateur de charge : il stabilise la tension envoyée à la batterie pour éviter les surtensions et prolonger sa durée de vie.
- Les batteries : elles permettent de stocker l’énergie pour une utilisation ultérieure. Bien qu’optionnelles, elles sont très utiles pour les sites isolés ou les périodes nocturnes.
- L’onduleur : il convertit le courant continu en courant alternatif (AC), compatible avec les appareils domestiques.
- Le câblage du matériel photovoltaïque : les connecteurs et câbles relient les composants entre eux et jouent un rôle essentiel dans le branchement de panneau solaire, notamment dans la sécurité et l’efficacité du système.
Une installation bien planifiée garantit une performance optimale et une durée de vie prolongée pour votre système photovoltaïque.
Installation : préparer votre système solaire
L’installation est une étape cruciale dans le branchement de panneau solaire 12V comme 24V. Elle conditionne non seulement la performance de vos modules solaires photovoltaïques, mais aussi leur sécurité et leur durabilité. Voici les étapes détaillées pour un branchement optimal :
- Choisissez l’emplacement idéal :
Les plaques solaires doivent être installées dans un endroit recevant un ensoleillement direct tout au long de la journée. Les ombres, même partielles, peuvent altérer considérablement le rendement de vos équipements. Une toiture plein sud et inclinée à environ 30° est idéale dans l’hémisphère nord. - Fixez les supports
Utilisez des structures solides, résistantes au vent et adaptées à votre type de toiture (plates ou inclinées). Assurez-vous que les supports sont conformes aux normes locales. - Préparez les outils nécessaires
Avant de commencer, munissez-vous des outils adaptés : tournevis, pinces, multimètre pour vérifier les tensions, et connecteurs spécifiques chaque panneau solaire. - Respectez les consignes de sécurité
Travaillez en journée, mais hors des heures de plein soleil pour éviter des tensions élevées. Pensez à bien vous équiper : gants, de lunettes de protection…

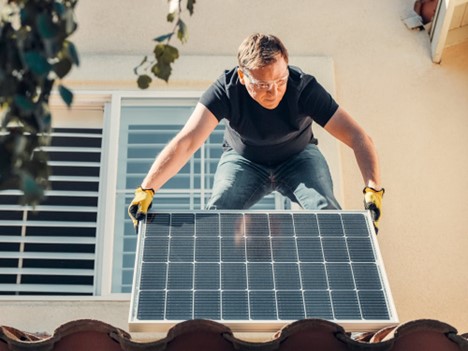

Pour votre sécurité lors du branchement de panneau solaire, pensez à porter des équipements de protection individuelle adaptés. Kindel Media / Pexels©
Raccordement : connecter vos panneaux solaires au système électrique
Le raccordement est une étape où les modules photovoltaïques commencent à fonctionner en synergie avec votre réseau électrique ou en mode autonome. Il est important de comprendre les deux configurations principales un branchement de panneau solaire optimal :
- Raccordement autonome
Ce type de configuration est idéal pour les sites isolés (chalets, bateaux). Le système fonctionne indépendamment du réseau électrique.
Les panneaux sont connectés au régulateur de charge.
Le régulateur est ensuite relié à une batterie pour stocker l’énergie.
L’onduleur transforme l’électricité stockée en courant utilisable par vos appareils. - Raccordement au réseau
Les plaques produisent de l’électricité qui est injectée directement dans votre réseau domestique via un onduleur.
Toute production excédentaire peut être réinjectée dans le réseau public, ce qui peut générer des revenus grâce au système de rachat de surplus.
Un branchement correct de panneau solaire nécessite des équipements conformes aux normes en vigueur pour garantir la sécurité et optimiser le rendement.
Câblage : choisir et poser vos câbles
Le câblage est un élément souvent sous-estimé, mais essentiel dans le branchement de panneau solaire, afin d’assurer la sécurité et la performance de votre installation. Voici ce que vous devez savoir :
- Choisir le bon type de câbles
Utilisez des câbles solaires robustes, conçus spécialement pour résister aux UV et aux intempéries.
La section des câbles doit être adaptée à la puissance des panneaux et à la longueur entre les composants pour minimiser les pertes électriques. - Comprendre les types de branchements
Branchement en série : les panneaux sont connectés bout à bout, augmentant ainsi la tension. Cette configuration est idéale pour les systèmes nécessitant de longues distances.
Branchement de panneau solaire en parallèle : les modules partagent la même tension, mais augmentent l’intensité. Cette configuration est courante dans les installations domestiques avec onduleurs standards. - Installer et sécuriser les câbles
Fixez les câbles le long des supports pour éviter qu’ils ne soient exposés aux risques de coupure ou de traction.
Privilégiez les connecteurs étanches pour protéger les connexions des infiltrations d’eau.
Un mauvais câblage peut provoquer des pertes d’énergie ou des courts-circuits, compromettant ainsi l’ensemble de l’installation.
Onduleur : un élément clé pour transformer l’énergie du soleil
L’onduleur est le composant qui transforme l’électricité en courant alternatif utilisable. Bien choisir et installer cet élément est primordial.
- Les types d’onduleurs
- L’onduleur central : adapté pour les grandes installations avec des panneaux groupés.
- Les micro-onduleurs : placés directement sur chaque panneau solaire, ils optimisent la production en cas d’ombrage partiel.
- Les onduleurs hybrides : intégrés à des batteries pour un stockage efficace de l’électricité. - Installation de l’onduleur :
Vous devez le mettre dans une zone bien aérée et à l’abri des intempéries.
Connectez-le à vos plaques solaires et à votre tableau électrique en respectant scrupuleusement les instructions du fabricant.
Un bon onduleur est la garantie d’une énergie fiable et constante pour votre domicile.
Autoconsommation : optimiser l’utilisation de l’électricité produite
L’autoconsommation électrique permet une utilisation optimale et directe de l’électricité produite par vos panneaux solaires. Pour en profiter pleinement :
- Utilisez des batteries : elles permettent de stocker l’excédent d’énergie produit en journée pour une utilisation nocturne.
- Adoptez des comportements adaptés : planifiez l’utilisation des appareils gourmands en énergie (lave-linge, chauffe-eau) pendant les heures de forte production.
- Surveillez votre production : des outils de monitoring comme les applications mobiles vous aident à suivre en temps réel votre consommation et votre rendement.
En maximalisant votre autoconsommation, vous allez pouvoir réaliser d’importantes économies en réduisant votre dépendance au réseau électrique.
