MC4 : les connecteurs indispensables pour sécuriser votre installation photovoltaïque

Vous effectuez vous-même le montage de votre installation photovoltaïque et vous avez besoin de connecteurs ? Optez pour les MC4, ce sont des dispositifs étanches et efficaces. Vous vous demandez à quoi cela sert et comment l’installer sur vos panneaux solaires ? ASE Energy, spécialiste des matériels photovoltaïques, vous présente ce guide détaillé concernant ces types de connectiques. Retrouvez ici les étapes nécessaires pour le branchement d’un tel dispositif.

JE DECOUVRE D'AUTRES MODELES DE CONNECTIQUES CHEZ ASE ENERGY

Pourquoi un connecteur MC4 ?

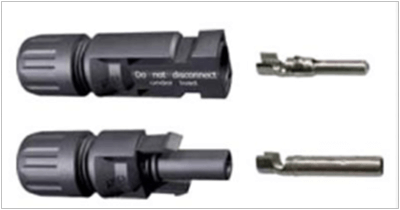

Le MC4 est un dispositif utilisé pour le raccordement électrique des panneaux solaires photovoltaïques aux autres éléments (onduleur, régulateur, convertisseur, etc.) qui composent l’installation. Son rôle principal est d’assurer l’étanchéité et la stabilité de cette connexion afin d’éviter les pertes d’énergie solaire. Il sert aussi à sécuriser le contact des risques d’incendies, de court-circuit ou d’exposition aux UV. L’acronyme MC4  signifie « Multi-Contact 4mm ». Il fait référence au fabricant de ce type de connectique et au diamètre de la broche de contact. Le système de la connectique comprend :

-          Une coque en plastique dans laquelle est logé un ensemble de fiches et prises mâle et femelle,

-          Un embout métallique à sertir pour accueillir le câble solaire,

-          Un joint d’étanchéité en caoutchouc.

Pour un usage standard, le connecteur est utilisé pour un câble MC4 de 4 mm²ou 6 mm². Il est conseillé d’associer câbles et connecteurs du même fabricant.

Branchement et sertissage du connecteur sur les câbles

Pour réaliser le branchement d’un connecteur MC4, vous devez vous munir :

-          D’un pack de connecteurs mâle et femelle avec les connectiques associées

-          De câbles solaires (de diamètre correct avec une doublecouche d’isolation et protection anti-UV)

-          D’une pince à sertir

-          D’une pince à dénuder.

Ensuite, pour sertir une fiche MC4, vous devez passer par les étapes suivantes :

1-      Dénudez les câbles solaires sur 15 mm environ avec la pince à dénuder

2-      Insérez le câble dénudé dans l’embout métallique jusqu’à ce que son isolant se bute sur celui-ci.

3-      Serrez avec la pince à sertir jusqu’à ce que vous entendiez un clic. Cela signifie que le sertissage est actionné.

4-      Introduisez la cosse sertie dans la coque en plastique le plus loin possible. Un léger clic indiquera une bonne connexion.

5-      Fixez l’embout de verrouillage en vissant la coque en plastique

6-      Assurez-vous que le joint d’étanchéité est bien fixé

7-      Répétez la même opération pour le branchement de ladeuxième connectique.

Quels sont les avantages d’une telle connectique ?

L’utilisation d’un connecteur solaire MC4 présente de nombreux avantages pour votre installation solaire :

1-      Elle permet un assemblage facile et rapide des modules photovoltaïques sans perdre du temps.

2-      Elle garantit l’étanchéité de la connexion et évite les pertes énergétiques.

3-      Elle protège les connexions des rayons UV et des intempéries.

4-      Elle garantit une haute performance de votre centrale photovoltaïque.

5-      Elle est pratique, facile à brancher. À cet effet, elle peut convenir à un usage nomade où à chaque fois où vous devrez déplacer votre panneau solaire photovoltaïque.

Où acheter votre paire de MC4 ?

Dans un kit solaire flexible, vous trouverez ces dispositifs de connexion indispensables pour relier les panneaux solaires

Des kits solaires chez ASE Energy

Vous cherchez à acheter des connecteurs super étanches et performants à un prix raisonnable ? Rendez-vous chez ASE Energy. Notre boutique en ligne propose un large choix de connectiques. Nos MC4 sont dotés d’une excellente étanchéité avec un indice IP 67. Ils supportent une température extrême de -40 °C 0 + 90 ° C. En plus, ils bénéficient de lagarantie constructeur pendant 2 ans.

Nous disposons également de nombreux et d’accessoires pour sécuriser vos panneaux photovoltaïques en autonomie électrique (câblage, kit de protection, cosse-œillet, embout de terminaison, interface de communication, etc.). Tous nos équipements sont issus de grandes marques asiatiques et européennes reconnues pour leur qualité et fiabilité. Vous avez besoin d’aide pour connecter vos panneaux ? Notre équipe d’experts se tient à votre disposition pour vous conseiller en cas de soucis.
