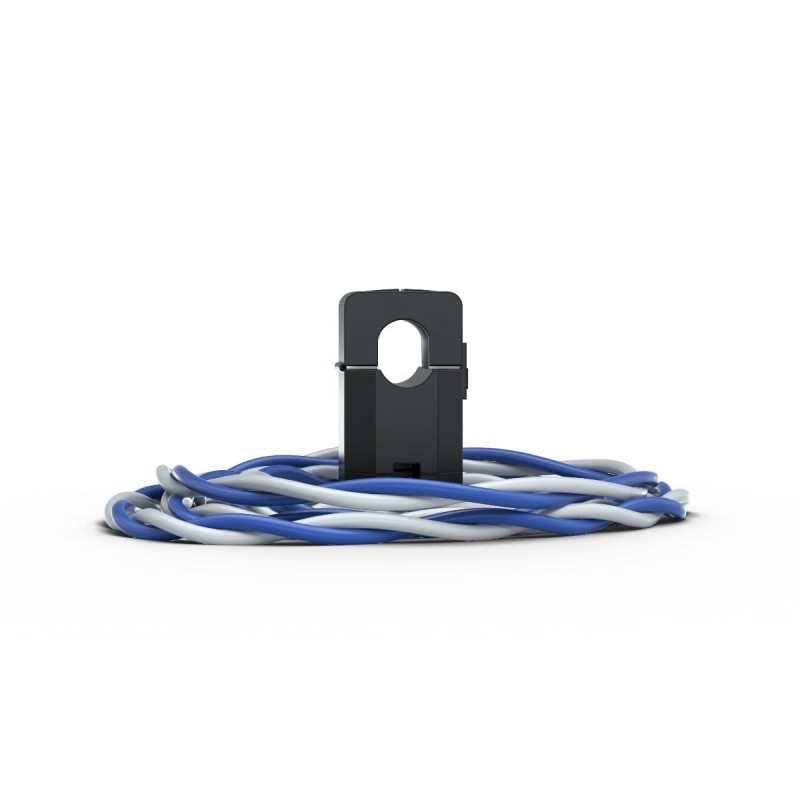

TRANSFORMATEUR DE COURANT CT100 ENPHASE

Le Transformateur de courant CT100 Enphase est un composant essentiel pour surveiller la consommation électrique dans une installation solaire. Conçu pour être plus compact que son prédécesseur, ce CT (Current Transformer) facilite grandement son installation dans les tableaux électriques tout en maintenant une précision de calibrage de 100 A.

TRANSFORMATEUR DE COURANT CT100

le Transformateur de courant CT100 Enphase est un composant de surveillance de la consommation électrique idéal pour les installations solaires. Sa petite taille, sa précision, son noyau en nickel et sa conformité aux normes en font un choix fiable pour ceux qui cherchent à optimiser leur système solaire et à suivre de près leur consommation d'énergie.

Une caractéristique essentielle du nouveau CT100 est l'intégration d'un noyau en nickel. Ce matériau améliore considérablement la fiabilité du produit, garantissant des mesures précises et stables au fil du temps. Sa précision, avec un taux d'erreur inférieur à 1 %, en fait un outil de surveillance de la consommation de confiance.

Le Transformateur de courant CT100 est également équipé d'un câble de 4,0 mètres, offrant une certaine flexibilité lors de son installation. Il est conforme aux normes CE et RoHS, assurant ainsi sa conformité aux réglementations de sécurité et environnementales.

Pour utiliser efficacement le Transformateur de courant CT100, il doit être associé à la passerelle de communication Envoy-S Metered OU Envoy-S classique. Cette combinaison permet de collecter et de transmettre les données de consommation électrique vers un système de surveillance, offrant ainsi une visibilité en temps réel sur la production et la consommation d'énergie solaire.

L'une des principales améliorations du Transformateur de courant CT100 est sa taille compacte. Comparé à son prédécesseur, ce modèle est plus petit, ce qui simplifie grandement son installation dans les tableaux électriques. Malgré sa taille réduite, il reste étalonné pour une utilisation jusqu'à 100 A, ce qui en fait un composant précis et fiable pour mesurer le courant électrique.

COMMENT INSTALLER LE TRANSFORMATEUR DE COURANT

L'installation du Transformateur de courant CT100 d'Enphase nécessite un processus précis pour garantir la sécurité et la précision de la mesure de la consommation électrique. Voici les étapes d'installation et de retrait :

1. Mettez hors tension le panneau de charge de la maison et le système PV si ce n'est pas déjà fait.
2. Avant de faire passer plusieurs fils de CT dans un conduit, marquez chaque CT et les extrémités de ses fils avec du ruban adhésif de couleur pour les identifier.
3. Assurez-vous que le(s) fil(s) du circuit primaire est (sont) hors tension jusqu'à ce que vous ayez fixé les fils du CT dans les blocs de jonction.
4. Connectez les fils blancs et bleus en fonction de votre installation, conformément aux instructions du Guide d'installation rapide du modèle IQ Gateway que vous installez.
5. Serrez toutes les connexions conformément aux instructions du guide d'installation.
6. Ouvrez et serrez le CT sur le(s) fil(s) du circuit primaire selon les besoins, en vous assurant que le CT se ferme avec un clic.

Il est impératif de respecter scrupuleusement les consignes de sécurité lors de l'installation des Transformateurs de Courant (CT) d'Enphase. Cette tâche doit être effectuée par du personnel qualifié ou avec l'assistance de techniciens qualifiés. L'installation de CT comporte des risques électriques, et il est essentiel de garantir la sécurité lors de l'installation, du dépannage, ou du remplacement de ces équipements.
