Onduleur hybride solaire IMEON 9.12 triphasé

5 759,00 €
TTC
Livré chez vous sous 2/3 J

Jusqu'à 12 000Wc de panneaux

Garantie 10 ans (20 ans en option)

9kW en sortie avec et sans réseau

Compatibles batteries au plomb et au lithium

Marque française

Choix de l'option parallèlisable : Pas d'option parallèlisable
Quantité
En stock

IMEON912

ONDULEUR HYBRIDE IMEON 9.12

Choisissez l’onduleur hybride Imeon 9.12 pour compléter votre installation d’autoconsommation avec stockage en triphasé. Ce dispositif vous sera indispensable pour convertir, réguler et consommer l’électricité produite par votre installation de panneaux solaires sur vos appareils électriques.

ONDULEUR HYBRIDE IMEON 9.12 : DESCRIPTION

Avec cet onduleur hybride Imeon 9.12, faites de l’autoconsommation électrique et profitez d’une bonne autonomie grâce à un dispositif de haute puissance. Pouvant produire 9 kW d’électricité, cet onduleur solaire convient pour une application résidentielle dans une installation photovoltaïque en circuit triphasé jusqu’à 12kWp. C’est-à-dire qu’il peut supporter jusqu’à 1200W de panneaux solaires. Cet onduleur hybride Imeon 9.12 fonctionne dans tous les types de configuration : off-grid, smart-grid, on-grid ou back-up.

-Off-grid ou hors réseau : l’onduleur hybride Imeon 9.12 fournit de l’électricité photovoltaïque aux consommateurs à partir d’une installation de panneaux solaires uniquement. Le surplus de production sera injecté dans une batterie de stockage.

-Smart-grid et on-grid : relié au réseau, l’onduleur hybride Imeon 9.12 puise de l’électricité sur l’installation photovoltaïque. Si le panneau solaire ne produit pas suffisamment, il va puiser de l’électricité et sur le réseau électrique ou sur un groupe électrogène.

-Back-up: l’onduleur hybride Imeon 9.12 intervient en alimentation de secours si toutes les sources de production électrique ne sont pas disponibles.

DOCUMENTATION TECHNIQUE SUR L’ONDULEUR CENTRAL HYBRIDE IMEON

De fabrication française, l’onduleur hybride Imeon 9.12 intègre des technologies innovantes et des spécificités techniques qui lui permettent de combiner une installation photovoltaïque au réseau électrique ou à un générateur. Pour en savoir plus sur les caractéristiques techniques de cet onduleur hybride Imeon 9.12, téléchargez les documents.

FONCTIONNEMENT DU DISPOSITIF SOLAIRE EN AUTOCONSOMMATION ÉLECTRIQUE

Le principe de fonctionnement de l’onduleur hybride Imeon 9.12 dans une installation photovoltaïque d’autoconsommation électrique est simple. En effet, cet onduleur hybride est une solution tout-en-un qui permet à la fois :

-De convertir le courant continu DC du panneau photovoltaïque en courant alternatif AC utilisable sur les appareils électriques.

-De réguler l’électricité produite par les panneaux photovoltaïques avant de la charger dans la batterie de stockage.

-De commuter les sources facilement, c’est-à-dire faire passer l’alimentation par batterie à l’alimentation par réseau ou par générateur lorsque la batterie est vide.

L’onduleur hybride Imeon 9.12 est donc à la fois un régulateur de charge, un convertisseur de tension et un commutateur de sources. C’est un dispositif photovoltaïque tout-en-un, pratique et surtout économique. Voici une vidéo qui vous permettra de comprendre en détail le fonctionnement de cet onduleur hybride Imeon 9.12 dans votre installation photovoltaïque.

DONNÉES TECHNIQUES SUR LE DISPOSITIF PHOTOVOLTAÏQUE HYBRIDE

Pour la configuration de l’onduleur hybride Imeon 9.12 dans votre installation photovoltaïque, découvrez dans le tableau suivant toutes les données techniques du convertisseur/régulateur/commutateur :

Données Valeur
Gamme puissance PV entrée DC 12000 Wp
Tension fonctionnement DC 230 - 560V max.
Plage de tension MPP à puissance nominal 380 - 750V
Nombre d'entrées 2 MPP tracker / 1 entrée DC
Courant d'entrée max.  2 x 18 A
Charge batterie Paramétrable ( seuils / plages horaires multiples via AC Grid)
Tension du réseau (fenêtre) 230/400 Vac (±15 %)
Puissance de sortie nominale 9000W
Puissance de sortie maximale (3s) 12000W
Courant de sortie max. 13A phase / 17,5A max phase
Fréquence 50-60 Hz (+/- 5hz)
Décharge batterie max Paramétrable (2 seuils selon disponibilité du réseau)
Rendement max. DC vers AC : >95,5% (94,5% EU)
étanchéité IP20
Communication Wifi, Ethernet, CAN-bus, RS485
Poids 46 kg
Dimensions (Lxlxh) 580 x 800 x 240 mm
Tension batterie 48V (42-62V)
Garantie 10 ans
Certifications internationales VDE-AR-N 4105, VDE 0126-1-1 VFR2019, UTE C15-712-1, EN50438,
IEC/EN62109, IEC/EN61000

TROIS CARACTÉRISTIQUES SPÉCIFIQUES DU MODÈLE DE CONVERTISSEUR DE COURANT 9.12

Outre les technologies qui l’équipent, l’onduleur hybride Imeon 9.12 intègre des caractéristiques spécifiques qui le distinguent des autres onduleurs solaires du marché :

  1. L’onduleur hybride Imeon 9.12 dispose d’une architecture ouverte. Il est compatible avec un large choix de batteries et de capacité de stockage. Il peut être associé à un parc de batteries de 5 kWh à 100 kWh et plus.
  2. L’onduleur hybride Imeon 9.12 peut être monté en parallèle. Cela signifie que vous pouvez connecter plusieurs onduleurs hybrides Imeon 9.12 dans une installation en parallèle au réseau électrique. Vous pouvez monter jusqu’à 6 onduleurs centraux et obtenir jusqu’à 72kWc de champ solaire et 54 kW de production électrique.
  3. L’onduleur hybride Imeon 9.12 est connecté au wifi et peut être contrôlé à distance via une application de monitoring grâce au logiciel intégré OS.ONE. Ce logiciel est compatible à un ordinateur, un smartphone ou une tablette.

PRINCIPE DE RACCORDEMENT DES ONDULEURS SOLAIRES HYBRIDES PARALLÉLISABLES

Que signifie le système parallalélisable des onduleurs hybrides de la marque ? Dans ce genre d’installation, les onduleurs sont connectés avec leurs panneaux solaires et batteries. Ils sont installés de façon parallèle au réseau électrique, de sorte à obtenir plus de puissance de production. Le système est modulaire et ajustable en fonction de vos besoins. Chaque onduleur hybride Imeon 9.12 sera connecté entre eux et sera contrôlé via l’application Smart-Meter propre à la marque.

Le schéma suivant vous expliquera davantage le principe de fonctionnement de l’onduleur hybride Imeon 9.12 dans une installation d’autoconsommation électrique avec stockage

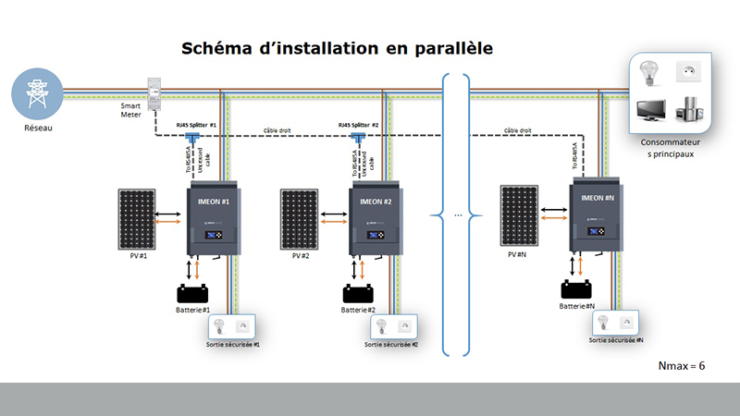

Mise en parallele

Les onduleurs sont connectés à leur propre parc de batteries et panneaux solaires-Schéma par Imeon
