QCABLE IQ7/IQ8 ENPHASE PAYSAGE

Le QCable IQ7 ou IQ8 Enphase Paysage offre une solution efficace pour la liaison en série de micro-onduleurs IQ7 et IQ8 dans le cadre de votre installation solaire. Il garantit une connectivité fiable tout en respectant les limites spécifiques pour chaque modèle de micro-onduleur,

QCABLE IQ7/IQ8 ENPHASE PAYSAGE DESCRIPTION

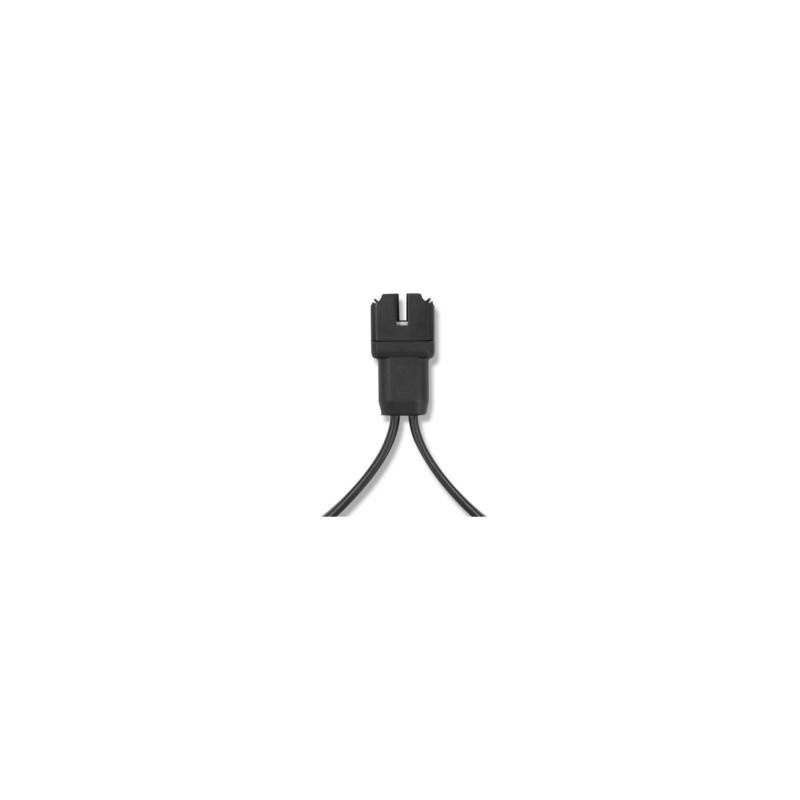

Le QCable IQ7 ou IQ8 Enphase Paysage est spécialement conçu pour simplifier la liaison en série de micro-onduleurs tels que les IQ7, IQ7+, IQ7X, IQ7A et IQ8M, créant ainsi une configuration en guirlande avec des connecteurs pré-sertis entre eux (voir image).

Il est essentiel de noter qu'il n'est pas possible de mélanger les micro-onduleurs IQ7 et IQ8 au sein d'une même chaîne de production. Si votre installation comprend des IQ7 (+/A), il est fortement déconseillé d'ajouter des IQ8 (+/M) à votre ensemble de panneaux solaires. Par conséquent, il est important d'éviter l'utilisation simultanée des deux types d'onduleurs, IQ7 et IQ8, dans une seule résidence.

De plus, il est important de savoir que le nombre maximum d'IQ8M pouvant être connectés à un seul Q Câble est de 8. C'est pourquoi la présence d'un connecteur étanche Wieland en Y est nécessaire pour connecter plusieurs séries de panneaux à un même champ solaire.

Le câble présente une distance précise de 1,30 mètres entre deux connecteurs pour le modèle portrait, tandis qu'il est de 1,80 mètres en modèle paysage. Le câble est prévu par défaut pour les installations en orientation paysage afin de s'adapter à diverses configurations d'installation solaire.

Par exemple, si vous commandez six Qcable Enphase, alors vous recevrez une longueur avec six connecteurs déjà reliés et seulement deux extrémités. Une à condamner à l’aide du bouchon d’étanchéité Enphase, l’autre pour raccorder le kit Enphase au réseau.

COMBIEN DE QCABLE PAYSAGE JE PEUX METTRE SUR MON INSTALLATION ENPHASE ?

Le nombre maximum de QCable Paysage à intégrer dans votre système Enphase dépend du modèle de micro-onduleur que vous utilisez. Voici les restrictions spécifiques pour chaque type de micro-onduleur :

• IQ7 : Vous pouvez connecter jusqu'à 15 QCable en configuration monophasée ou jusqu'à 24 QCable en configuration triphasée pour votre installation solaire.
• IQ7+ : En ce qui concerne le modèle IQ7+, la limite est de 12 QCable en configuration monophasée ou de 21 QCable en configuration triphasée.
• IQ7A : Pour les micro-onduleurs IQ7A, la restriction s'établit à 10 QCable en configuration monophasée ou à 18 QCable en configuration triphasée.
• IQ8M : Les IQ8M autorisent jusqu'à 8 QCable en configuration monophasée ou jusqu'à 18 QCable en configuration triphasée.

Il est essentiel de respecter scrupuleusement ces directives pour garantir un fonctionnement optimal de votre installation Enphase, en fonction des caractéristiques de vos micro-onduleurs et de la configuration électrique de votre système (monophasée ou triphasée).
